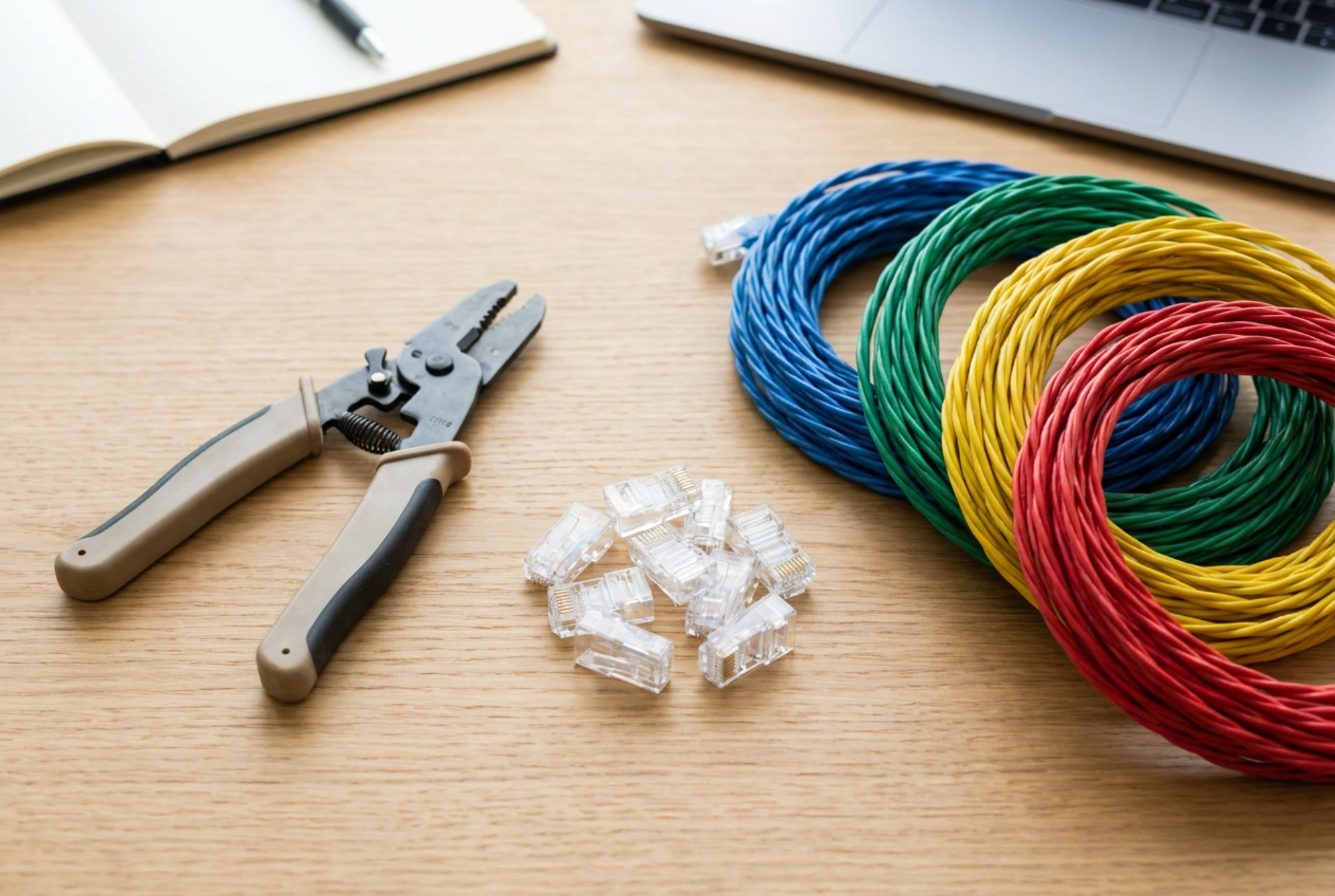

ඊතර්නෙට් කේබලයක් සාදාගැනීමේදී වඩාත්ම තීරණාත්මක සාධකය වන්නේ එහි ඇතුළත ඇති තඹ වයර් අටෙහි නිවැරදි අනුපිළිවෙලයි. සුළු වැරදීමකින් වුවද සංඥා ගමනාගමනය අඩාල වීමට හෝ සම්පූර්ණයෙන්ම නතර වීමට ඉඩ ඇති බැවින් ක්රමානුකූල තාක්ෂණික පියවර අනුගමනය කිරීම අත්යවශ්ය වේ.
ඇඹරුණු යුගල තාක්ෂණයේ භෞතික විද්යාත්මක පසුබිම
ඊතර්නෙට් කේබලයක් ඇතුළත වයර් යුගල හතරක් එකිනෙකට ඇඹරී පවතී. මෙලෙස වයර් ඇඹරීමට ප්රධාන හේතුව වන්නේ විද්යුත් චුම්බක බාධා කිරීම් සහ ක්රොස්ටෝක් හෙවත් එකිනෙකා අතර සංඥා මිශ්ර වීම අවම කිරීමයි. වයර් යුගල දෙකක් එකිනෙකට වෙනස් වේගයකින් සහ දිශාවලින් විද්යුත් ධාරාව ගෙනයන විට, ඒවා මඟින් ජනනය වන චුම්බක ක්ෂේත්ර එකිනෙක අවලංගු වේ. එම නිසා, කේබලය සකස් කිරීමේදී වයර් ඕනෑවට වඩා දිග හැරීම හෝ ඇඹරුම ලිහා දැමීම නොකළ යුතුය. අවම දුරක් පමණක් දිග හැරීමෙන් සංඥා ගුණාත්මකභාවය උපරිම මට්ටමක පවත්වා ගත හැක.
T568B සම්මත වර්ණ රටාව සහ එහි ව්යුහය
නෙට්වර්ක් කේබල් සකස් කිරීමේදී ප්රධාන වශයෙන් ජාත්යන්තර සම්මතයන් දෙකක් භාවිත වේ: T568A සහ T568B. වර්තමානයේ බහුලවම භාවිත වන්නේ T568B සම්මතයයි. දෝෂ රහිත සබඳතාවක් සඳහා කේබලයේ දෙපසම එකම සම්මතයකට සකස් කළ යුතුය. T568B ක්රමවේදයට අනුව වයර් පෙළගැසිය යුතු නිවැරදි අනුපිළිවෙල වම්පස සිට දකුණට මෙසේය:
- තැඹිලි-සුදු
- තැඹිලි
- කොළ-සුදු
- නිල්
- නිල්-සුදු
- කොළ
- දුඹුරු-සුදු
- දුඹුරු
මෙම අනුපිළිවෙල නිවැරදිව තබා ගැනීම මඟින් දත්ත හුවමාරු වන මාර්ග නිසි පරිදි ක්රියාත්මක වීම සහතික කෙරේ. එකම වයරයක් හෝ මාරු වුවහොත් සම්බන්ධතාවය සම්පූර්ණයෙන්ම බිඳ වැටේ.
කේබලය නිවැරදිව සකස් කිරීමේ පියවරෙන් පියවර ක්රියාවලිය
සාර්ථක සම්බන්ධතාවයක් ලබා ගැනීම සඳහා ක්රමානුකූලව වැඩ කිරීම අත්යවශ්ය වේ. කිසිදු යාන්ත්රික දෝෂයක් ඇති නොවන පරිදි කේබලය සකසා ගන්නේ මෙසේය.
1. පිටත ආවරණය ඉවත් කිරීම
පළමුව, කේබලයේ කෙළවරින් සෙන්ටිමීටර 2.5ක් පමණ පිටත ප්ලාස්ටික් ආවරණය ඉවත් කරන්න. මෙහිදී ඇතුළත ඇති තඹ වයර්වල පරිවාරක ආවරණ කැපී නොයෑමට වගබලා ගත යුතුය. තඹ වයරයක් සීරීමට ලක් වුවහොත් එය පහසුවෙන් කැඩී යාමට හෝ කෙටි පරිපථයක් ඇති වීමට ඉඩ ඇත.
2. වයර් වෙන් කර කෙළින් කිරීම
ඇඹරුණු වයර් යුගල එකිනෙකින් වෙන් කර, ඇඟිලි ආධාරයෙන් ඒවා හොඳින් කෙළින් කරන්න. වයර් වක්ර වී හෝ නැමී තිබුණහොත් ඒවා සම්බන්ධකය තුළ ඇති කුඩා නාලිකා ඔස්සේ ඇතුල් කිරීමේදී මාර්ගය වෙනස් වීමට ඉඩ ඇත.
3. නිවැරදි දිගට කපා ගැනීම
වයර් අනුපිළිවෙලට පෙළගැස්වූ පසු, තියුණු කතුරක් හෝ කේබල් කපනයක් භාවිතයෙන් ඒවා එකම මට්ටමකට කපා ගත යුතුය. මෙහිදී කැපුම හරියටම අංශක 90 ක කෝණයකින් සිදුවිය යුතුය. ඉතිරි වන වයර් කොටසේ දිග ආසන්න වශයෙන් සෙන්ටිමීටර 1.2 ක් විය යුතුය. මෙම දිග ප්රමාණය ඉතා වැදගත් වේ; එය දිග වැඩි වුවහොත් කේබලයේ පිටත ආරක්ෂිත ආවරණය සම්බන්ධකය තුළට හසුවන්නේ නැත.
4. RJ45 සම්බන්ධකයට ඇතුල් කිරීම
සම්බන්ධකයේ ප්ලාස්ටික් ක්ලිප් එක යට පැත්තට සිටින සේ අතට ගෙන, පිළිවෙලට සකස් කළ වයර් පෙළ සම්බන්ධකය තුළ ඇති කුඩා නාලිකා ඔස්සේ කෙළවරටම තල්ලු කරන්න. සම්බන්ධකයේ ඉදිරිපසින් බලන විට සෑම වයරයකම තඹ කොටස පැහැදිලිව පෙනෙන තෙක් එය තල්ලු කළ යුතුය. එසේම, කේබලයේ බාහිර ඝන ප්ලාස්ටික් ආවරණය සම්බන්ධකය තුළට අවම වශයෙන් සෙන්ටිමීටර භාගයක්වත් ඇතුල් වී තිබිය යුතුය.
ක්රිම්ප් කිරීම සහ යාන්ත්රික ස්ථායීතාවය තහවුරු කිරීම
වයර් සියල්ල නියමිත ස්ථානවල පවතින බව තහවුරු කරගත් පසු, සුදුසු ක්රිම්පර් උපකරණයක් භාවිතයෙන් සම්බන්ධකය තද කරන්න. මෙහිදී සිදුවන්නේ සම්බන්ධකයේ ඇති කුඩා ලෝහ කූරු තඹ වයර්වල පරිවාරක ආවරණය විනිවිද යමින් සන්නායක සම්බන්ධතාවයක් ගොඩනැගීමයි. සම්බන්ධ කිරීමෙන් පසු, කේබලය මදක් අදින්න. කේබලයේ පිටත ආවරණය නිවැරදිව සම්බන්ධකය තුළ සිරවී ඇත්නම්, ඇදීමේදී ඇතුළත වයර්වලට කිසිදු බලපෑමක් සිදු නොවේ. මෙය කේබලයේ දිගුකාලීන පැවැත්ම සඳහා අත්යවශ්ය වේ.
