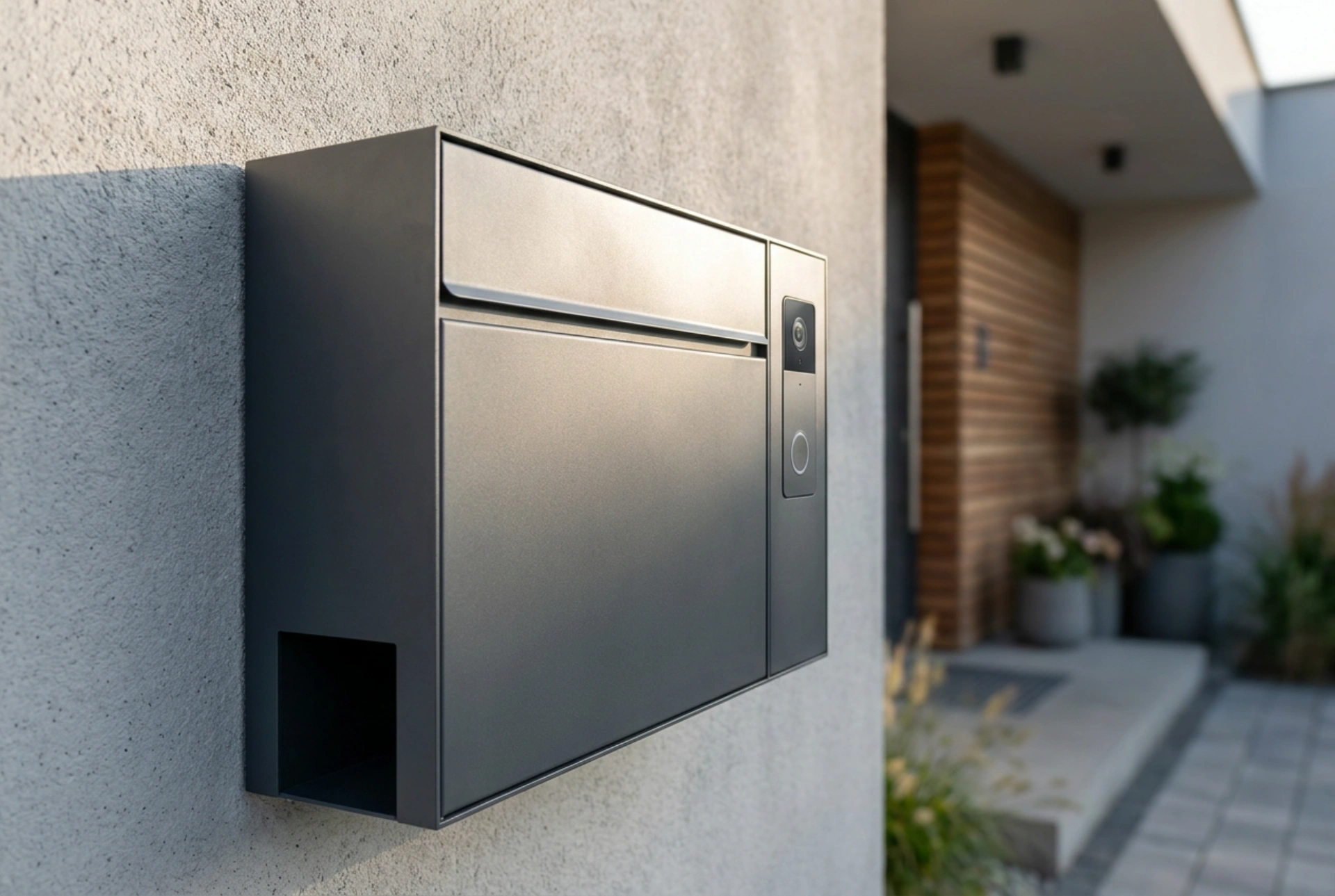

Načrtovanje integriranega video domofona in poštnega nabiralnika zahteva natančno uskladitev ergonomije, kabelske napeljave in fizikalnih lastnosti materialov, da zagotovimo dolgotrajno in zanesljivo delovanje celotnega sistema na vhodu.
Ergonomija in optimalna višina montaže
Pri združevanju video domofona in poštnega nabiralnika v eno enoto se pogosto soočamo z izzivom različnih višinskih zahtev. Kamera domofona potrebuje optimalen kot zajema, da prepozna obraz obiskovalca, medtem ko mora biti odprtina za pošto zlahka dosegljiva pismonoši in stanovalcem. Fizikalna postavitev mora upoštevati naslednja pravila:
- Višina leče kamere: Objektiv mora biti nameščen na višini med 150 in 160 centimetrov od končnih tal. To omogoča optimalen zorni kot brez popačenja perspektive in zanesljivo zajame obraze oseb različnih višin.
- Višina poštne reže: Odprtina za vnos pošte mora biti pozicionirana med 90 in 120 centimetrov od tal. To preprečuje prekomerno sklanjanje pismonoše in zagotavlja ergonomsko praznjenje nabiralnika s hrbtne ali sprednje strani.
- Zorni kot: Če je enota zaradi arhitekturnih omejitev nameščena nižje, je nujno izbrati domofon s širokokotnim objektivom s horizontalnim kotom vsaj 130 stopinj, kar kompenzira nižjo namestitev.
Preprečevanje elektromagnetnih motenj in izbira materialov
Integrirane enote so najpogosteje izdelane iz kovinskih materialov, kot sta nerjavno jeklo ali prašno lakiran aluminij. Ti materiali ponujajo izjemno mehansko odpornost, vendar imajo specifične fizikalne lastnosti, ki vplivajo na delovanje elektronike. Kovinsko ohišje deluje kot Faradayeva kletka. Če načrtujete brezžični video domofon, bo kovinski nabiralnik močno oslabil ali popolnoma blokiral visokofrekvenčni signal. V takšnih primerih je obvezna uporaba žične povezave ali namestitev zunanje antene izven kovinskega ohišja.
Pri montaži je treba paziti tudi na galvansko korozijo. Ko prideta v stik dva različna kovinska materiala, na primer vijaki iz navadnega jekla in aluminijasto ohišje, v prisotnosti vlage nastane galvanski člen. To povzroči hitro propadanje manj plemenite kovine. Vedno uporabljajte pritrdilne elemente iz kakovostnega nerjavnega jekla ter namenske tesnilne podložke iz elastomera, ki fizikalno ločujejo različne materiale.
Načrtovanje kabelske napeljave in zaščita vodov
Zanesljivost delovanja sistema je neposredno odvisna od kakovosti pripravljene kabelske trase pod zemljo ali znotraj ograjnega stebra. Ker so vodniki izpostavljeni zunanjim vplivom, nihanju temperatur in vlagi, je treba upoštevati stroga pravila polaganja:
- Zaščitne cevi: Vsi kabli morajo potekati skozi rebraste zaščitne PVC cevi z ustreznim notranjim premerom, ki omogoča kasnejše vlečenje novih vodnikov. Cevi morajo imeti gladek potek in ne smejo biti upognjene pod ostrim kotom.
- Preprečevanje indukcije: Signalni kabli, kot so podatkovni kabli ali sistemski dvožilni vodi, ne smejo potekati v neposredni bližini močnostnih električnih vodov. Vzporedno vodenje povzroča elektromagnetno indukcijo, kar se odraža kot šum v sliki in zvoku. Razdalja med njimi naj bo vsaj 20 centimetrov.
- Kondenz in tesnjenje: Kondenzacija znotraj zaščitnih cevi je neizogiben fizikalni pojav zaradi temperaturnih razlik. Vstopne točke v ohišje morajo biti zatesnjene s kabelskimi uvodnicami z ustrezno IP zaščito (najmanj IP65), na najnižji točki cevovoda pa mora biti omogočen izpust kondenza v drenažni sloj.
Toplotni mostovi pri vgradnji v zunanje zidove
Če se odločite za vgradnjo poštnega nabiralnika s prehodom skozi zunanji nosilni zid hiše, se soočite s problemom toplotnih mostov. Kovinsko ohišje, ki sega skozi izolacijski sloj hiše, deluje kot odličen prevodnik toplote. To pozimi povzroči hitro ohlajanje notranjega dela enote, kondenzacijo vlage na notranjih vratcih in posledično razvoj plesni na steni.
Za preprečitev tega pojava je ključno izbrati modele s prekinjenim toplotnim mostom, kjer sta zunanji in notranji del fizikalno ločena z izolativnim materialom z nizko toplotno prevodnostjo. Tesnjenje stikov med ohišjem in steno mora biti izvedeno s paroprepustnimi trakovi na zunanji in paroneprepustnimi trakovi na notranji strani, kar preprečuje vdor vlažnega zraka v gradbeno konstrukcijo.
